Produktinformation

HSPC 58-1800-12/15/18



HSPC 58-1800 är en högeffektiv vakuumrörsolfängare med ett årsutbyte av  762 kWh/m² referensarea vid 50 °C (beräkningar SP).

Solfångaren finns med 12, 15 eller 18 vakuumrör. Röret består av ett dubbelglas med vakuum mellan glasrören som fungerar som isolering. Det inre vakuumröret har en sputtrat absorbator som omvandlar solljuset till värme. Värme överförs till ett värmerör (heatpipe) i rören som levererar värme till samlingsrören i den övre delen av solfångaren.



Dimensionering

Antal solfångare och lagringsvolym ska dimensioneras beroende på typ värmesystem och antal personer i hushållet. Tumregler för dimensionering finns i följande tabell.


 Systemtyp Tappvarmvattensystem Kombisystem (tappvarmvatten och uppvärmning)
 Bruttoarea (solfångare) [m²] 1,2 - 1,5 m² per person 2 - 4 m² per person
 Storlek (tank) [liter] 60 - 80 L per person 150 - 200 L per person


Tekniska data


 Modultyp HSPC 58-1800-12 HPSC 58-1800-15 HPSC 58-1800-18
 Antal vakuumrör 12 15 18
 Bruttoarea [m²] 1.80 m² 2.24 m² 2.68 m²
 Aperturarea [m²] 1.11 m² 1.40 m² 1.68 m²
 A x B x C [mm x mm x mm] *) 1950 x 935 x 150 1950 x 1160 x 150 1950 x 1385 x 150
 Solfångarens typ Vakuumrörsolfångare med heatpipe
 Rörmaterial Hårt borosilikatglas 3.3
 Glastjocklek [mm] 1.6 mm
 Yttre rördiameter [mm] 58 mm
 Inre rördiameter [mm] 47 mm
 Längd vakuumrör [mm] 1800 mm
 Vikt vakuumrör [kg] 2 kg
 Absorbationseffektivitet ≥ 0.92
 Emissionsförluster < 0.08
 Maximalt arbetstryck [bar] 6 bar
 Stagnationstemperatur [°C] 181 °C

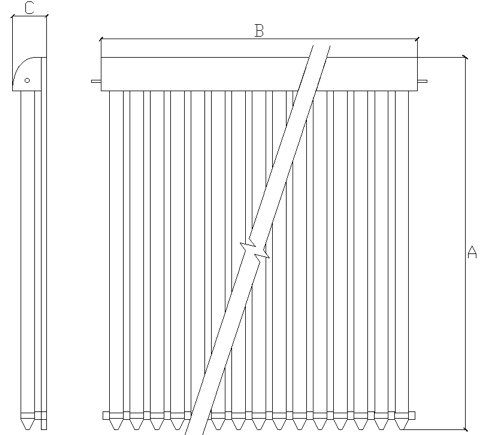

*) A x B x C representerar Höjd x Bredd x Tjocklek, se figur.
